標題是簡單地台教學
所以準備地台
(廢話)
MG攻擊附的地台

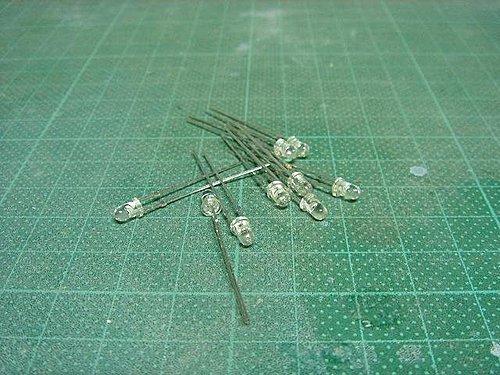

3mm LED (要什麼顏色自己選擇購買)
8顆+預備1顆

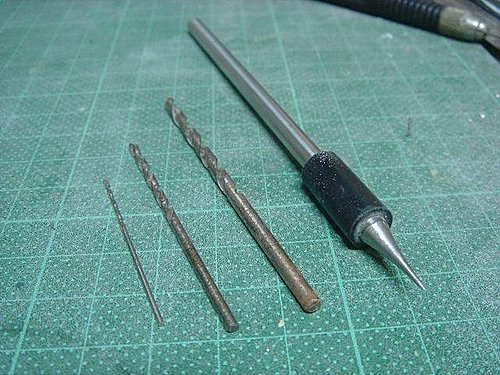

工具:刻線針.1mm.2mm.3mm鑽頭

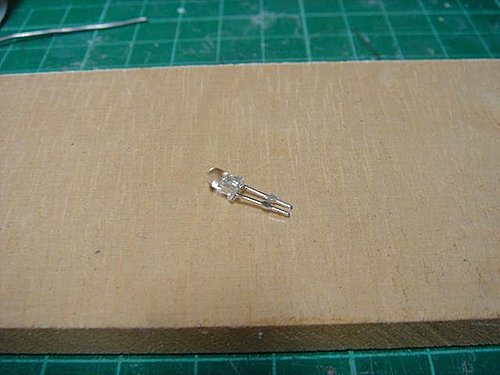

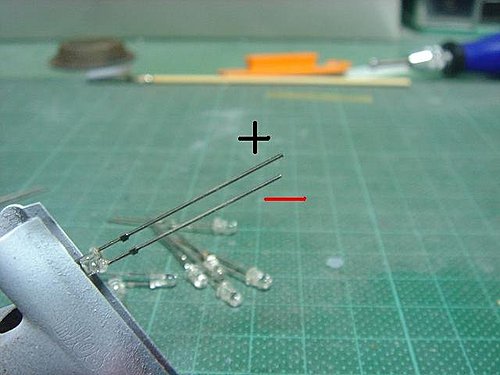

LED正負極確認 長=+ 短=一

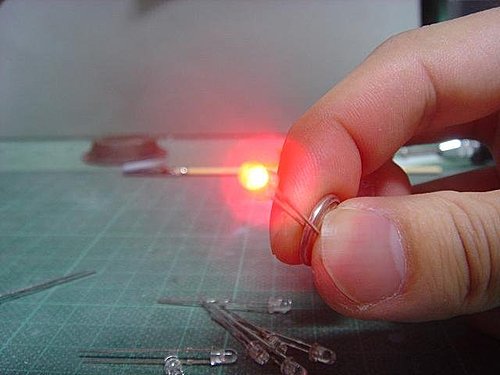

點燈

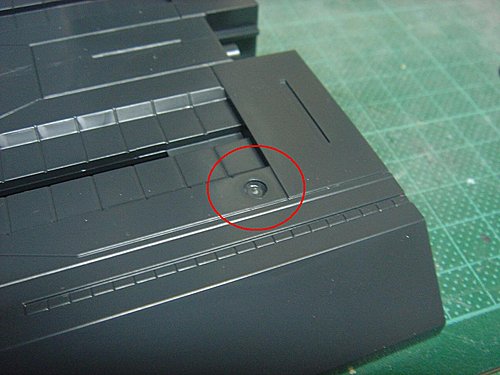

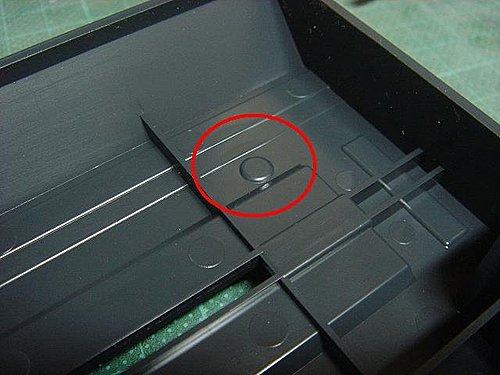

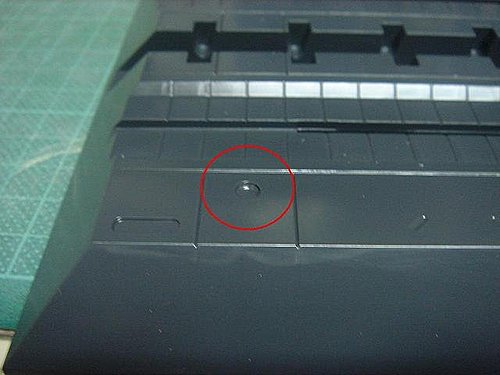

在地台前,中,後可以看到一些凹的結構(圈起部分)

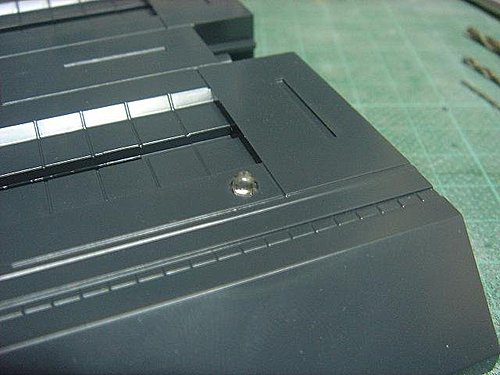

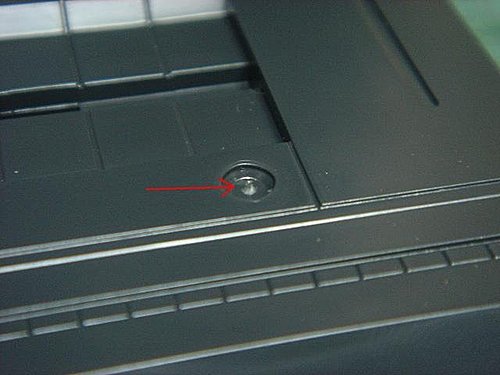

注意看會發現有凸起的湯口
要處理不方便
將地台翻面

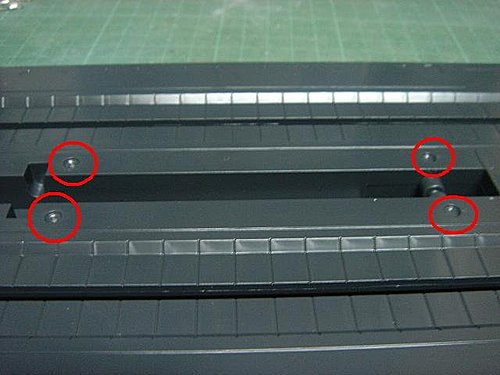

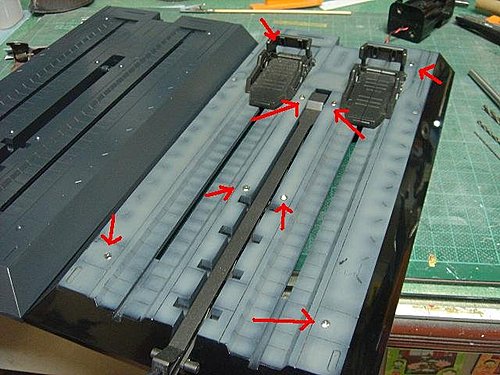

能見到後的結構
使用刻線針作出"定位點"

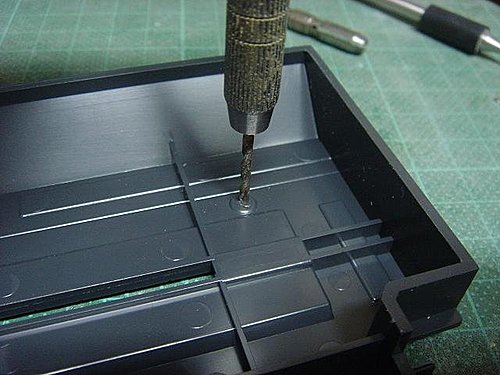

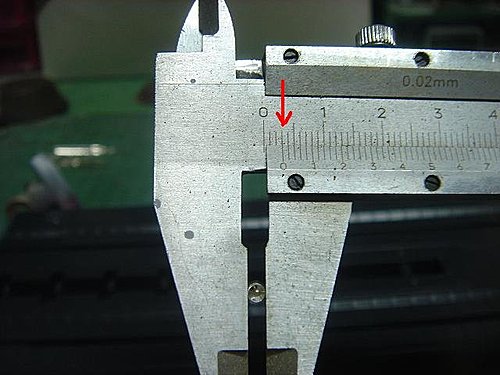

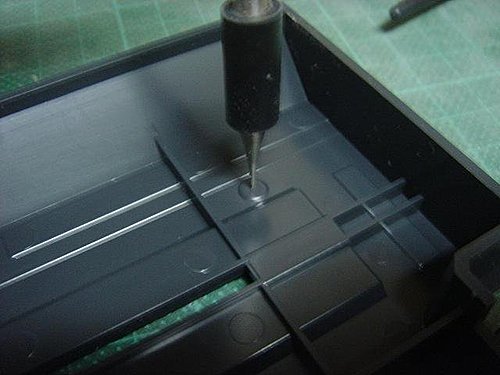

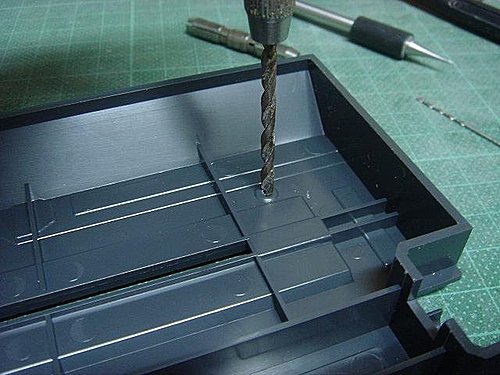

依序用1mm 2mm 3mm鑽頭鑽孔

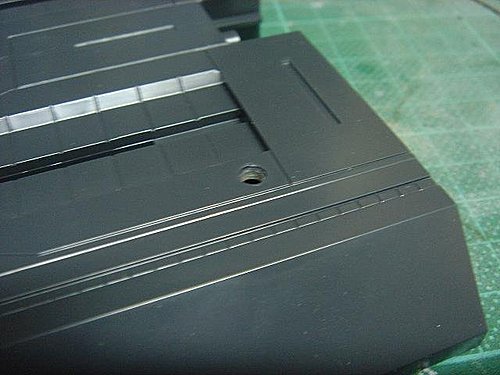

翻回來

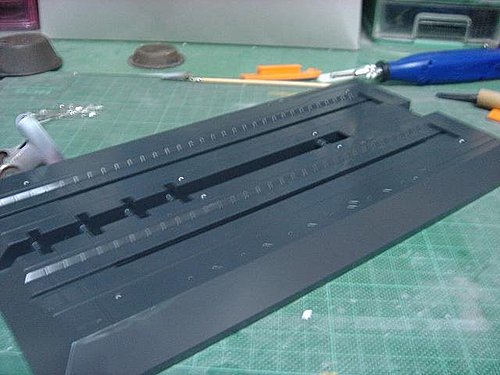

修一修
漂亮油~~~~
塞進LED
會剛剛好,不用上膠

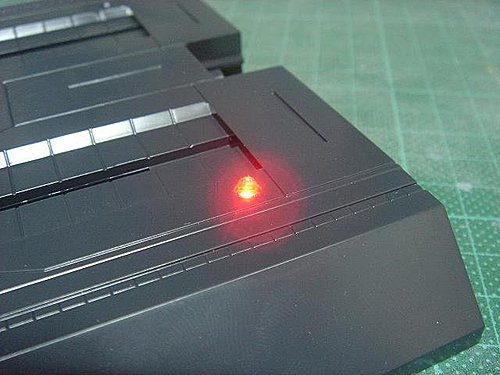

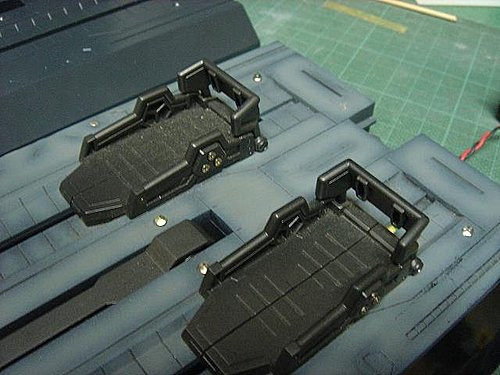

試試點燈樣子
不錯喔
還要接線
做完不知道多久了
所以拿出之前做的(MG正義)
共8顆LED

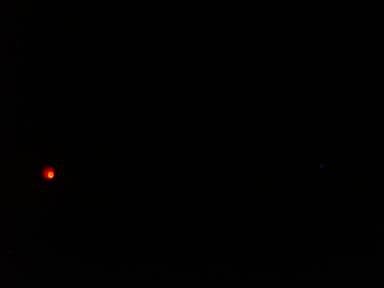

點燈儀式
好閃好閃
紅燈&藍燈設計成是交換閃爍喔
拍成2張會清楚些
閃很快(當然也能閃慢)
有氣勢嗎???
有殺氣嗎???
有格納庫內的樣子嗎??
=======================以下補完=============================
接線工具&材料
烙鐵.烙鐵架.銲錫.單心線(2種顏色最好)
將LED減去多餘的腳
那就分不清楚正負極啦
LED除了長短能分辨正負,還有LED內構能辨識
注意LED內有一大一小
大=正 小=負
小弟喜歡用的單心線如下圖
很細(1mm左右)
2種顏色是區別正負極

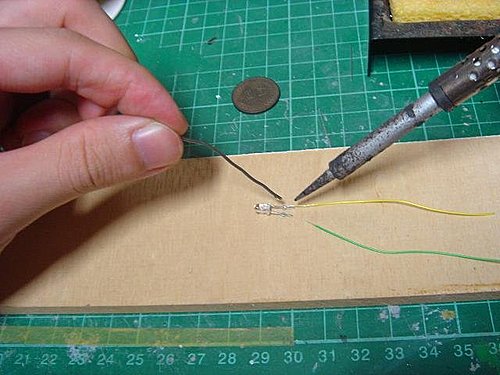

準備悍接喔
記得要將皮撥開,露出金屬部分
因為線很細不好操作
可以預留較長的金屬部位
繞在LED接腳
焊接時線不會亂跑

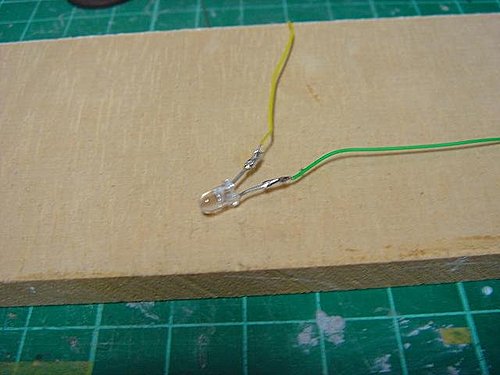

兩端都ok後

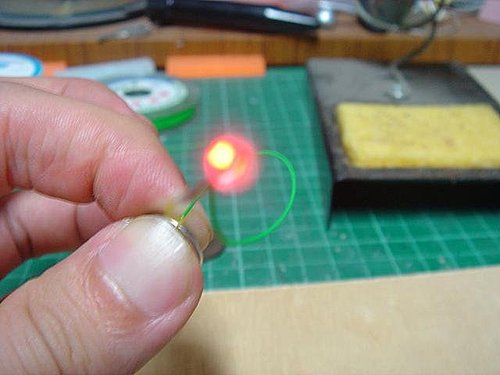

試試看有沒有導通
成功啦!!!
